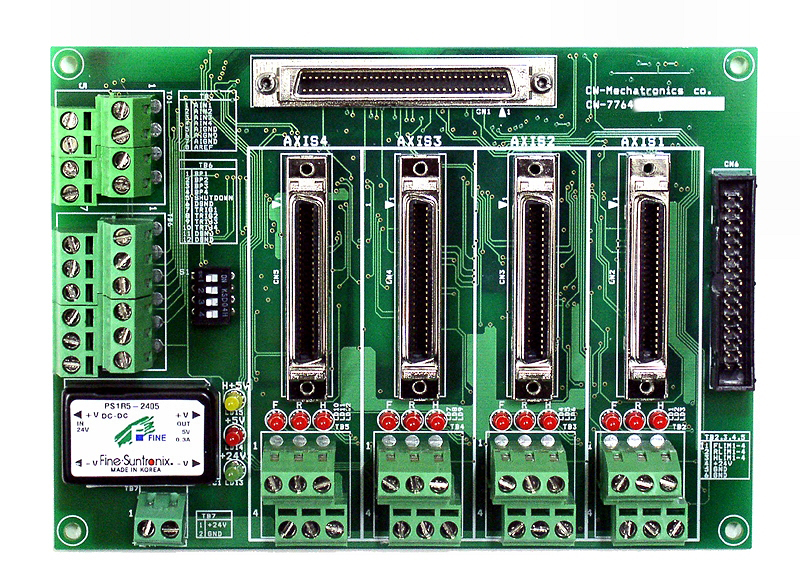

Terminal board
CW-UMI-7764
터미널 보드
-
￦ -
National Instruments 社 Motion Controller 제품과, AC SERVO Drive 시리즈를 이용한 시스템 구성 시 인터페이스를 용이하게 하기위한 SERVO Drive 전용터미널 보드입니다. SERVO Drive의 설정된 제어모드에 따라 각 Axis별 설정값을 변경할 수 있습니다. NI(National Instruments)사의 Motion Controller에서 제공하는 Analog Input, Limit, BreakPoint, ShutDown, Trigger I/O 기능등을 본 기기의 Terminal Block에 연결하여 사용할 수 있습니다.
CW-UMI-7764 MODI
AC SERVO Drive 터미널 보드
￦
National Instruments 社 Motion Control PXI/PCI-73XX와, YASKAWA사의 AC SERVO Drive 를 이용한 시스템 구성 시 인터페이스를 용이하게 하기위한 YASKAWA SERVO Drive 전용 MOTION &DIGITAL I/O Board 이다. 본 CW-UMI-7764 MODI는 별도의 설정 없이 전용 인터페이스 케이블을 사용하여, YASKAWA사의 모든 AC SERVO Drive 시리즈를 사용 할 수 있습니다. SERVO Drive의 설정된 제어모드에 따라 각 Axis별 설정값을 변경할 수 있습니다. NI(National Instruments)사의 Motion Controller에서 제공하는 Analog Input, Limit, BreakPoint, ShutDown, Trigger I/O 기능등을 본 기기의 Terminal Block에 연결하여 사용할 수 있습니다. PHOTO COUPLER & PHOTO MOS RELAY 사용 SIGNAL ISOLATION 적용 [ SPEC ] · 4Axis Interface. · PULS(CW), SIGN(CCW) Signal Line Driver Output (Max quadrature frequency -10MHz) · Encoder A, B, Z상 Line Driver Input (Max quadrature frequency - 10MHz) · Limit Axis별 3Point, 총 12Point Input. · DCDC 컨버터 및 포토커플러사용 POWER & SIGNAL Insulation · POWER 입력확인용 LED · Limit 입력확인용 LED · Break Point - 4 OUTPUT · Trigger - 4 INPUT · Analog INPUT - 4 INPUT · ShutDown - 1 INPUT · Size [W]150mm x [H]118mm ☞ 본 CW-UMI-7764 MODI는 YASKAWA사의 AC SERVO Drive 시리즈 전용으로서, 타 메이커의 AC SERVO Drive를 사용하실때는 각모델에 적합한 본사의 CW-UMI-7764XXX 시리즈를 선택하여 주시기 바랍니다. 호환 기종은 아래와 같습니다. - YASKAWA Series : CW-UMI-7764YS3 - MITSUBISHI Series : CW-UMI-7764MJ3
CW-UMI-7764-YMS
NI (National Instruments)社 Motion Controller인 PCI-7344, PCI-7334 Model의 AC SERVO Drive 터미널 보드 입니다. 별도의 설정 없이 메이커별 전용 인터페이스케이블을 사용하여 모든 AC SERVO Drive를 사용 할 수 있습니다.
CW-UMI-7764DIO
Digital I/O 터미널 보드
본 CW-UMI-7764DIO는 NI(National Instruments)사의 Motion Controller제품과, AC SERVO Drive을 이용한 시스템 구성 시 본사의 CW-UMI-7764xxx 시리즈와 함께, 인터페이스를 용이하게 하기위한 SERVO Drive 전용 DIGITAL I/O 보드입니다. PHOTO COUPLER & PHOTO MOS RELAY SIGNAL Isolation 기능.
