본 CW-UMI-7764-ST는 NI(National Instruments)사의 Motion Controller제품과, STEP MOTOR Drive을 이용한 시스템 구성 시 본사의 CW-UMI-7764xxx 시리즈와 함께,인터페이스를 용이하게 하기위한 STEP MOTOR Drive(CW-UMI-DS213) 전용 보드입니다
NI(National Instruments)사의 Motion Controller에서 제공하는 Analog Input, Limit, BreakPoint, ShutDown, Trigger I/O 기능등을 본 기기의 Terminal Block에 연결하여 사용할 수 있습니다.

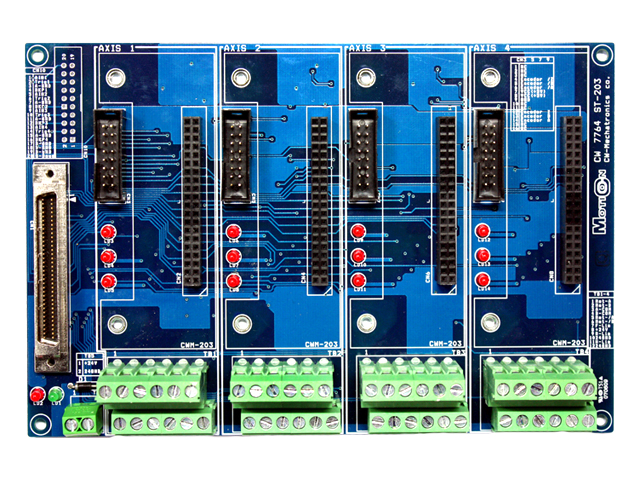

CW-UMI-DS213 장착 예
[ SPEC ]
· 4Axis Interface.
· PULS(CW), SIGN(CCW) Signal Line Driver Output (Max quadrature frequency -10MHz)
· Encoder A, B, Z상 Line Driver Input (Max quadrature frequency - 10MHz)
· Limit Axis별 3Point, 총 12Point Input.
· DCDC 컨버터 및 포토커플러사용 POWER & SIGNAL Insulation
· POWER 입력확인용 LED
· Limit 입력확인용 LED
· Break Point - 4 OUTPUT
· Trigger - 4 INPUT
· Analog INPUT - 4 INPUT
· ShutDown - 1 INPUT
· Size [W]150mm x [H]118mm
☞ 본 CW-UMI-7764-ST는 Step Drive 전용으로서 위의 그림에서 표시된 본사의 Micro Step Drive(DS213) 와 조합하여 사용하시면 모터드라이브와 Terminal B/D 사이의 배선이 없이 커넥터로 처리 간결하게 조립할수 있는 장점이 있습니다. |
|
