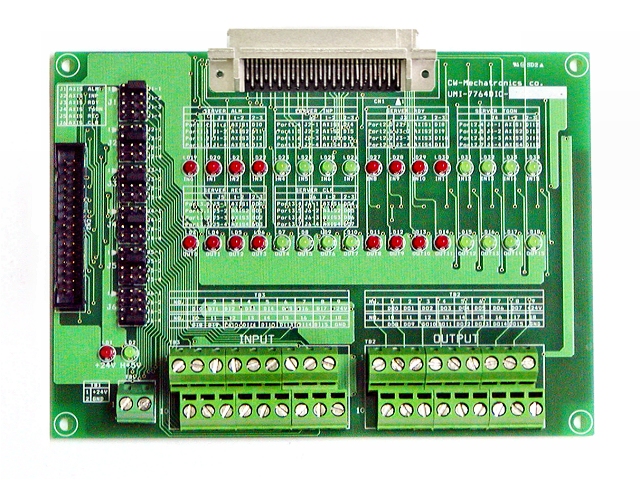

본 CW-UMI-7764DIO는 NI(National Instruments)사의 Motion Controller제품과, AC SERVO Drive을 이용한 시스템 구성 시 본사의 CW-UMI-7764xxx 시리즈와 함께, 인터페이스를 용이하게 하기위한 SERVO Drive 전용 DIGITAL I/O 보드입니다.
PHOTO COUPLER & PHOTO MOS RELAY SIGNAL Isolation 기능.

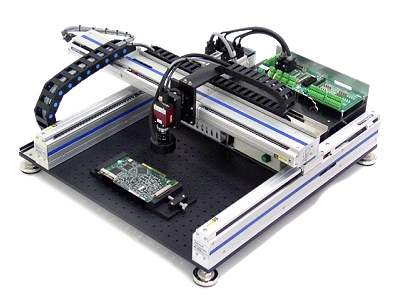

CW-UMI-7764DIO 장착 예 (VISION SYSTEM)
[ SPEC ]
▶ 입력 PORT
- 16BIT
- SUPPLY VOLTAGE : DC 24V
- FORWARD CURRENT : 20mA
- TURN ON TIME : 3us
- TURN OFF TIME : 3us
▶ 출력 PORT
- 16BIT
- LOAD VOLTAGE : DC 24V [MAX 60V]
- LOAD CURRENT : 0.5A
- ON RESISTANCE : 0.83Ω
- TURN ON TIME : 0.65ms
- TURN OFF TIME : 0.08ms
|
|
